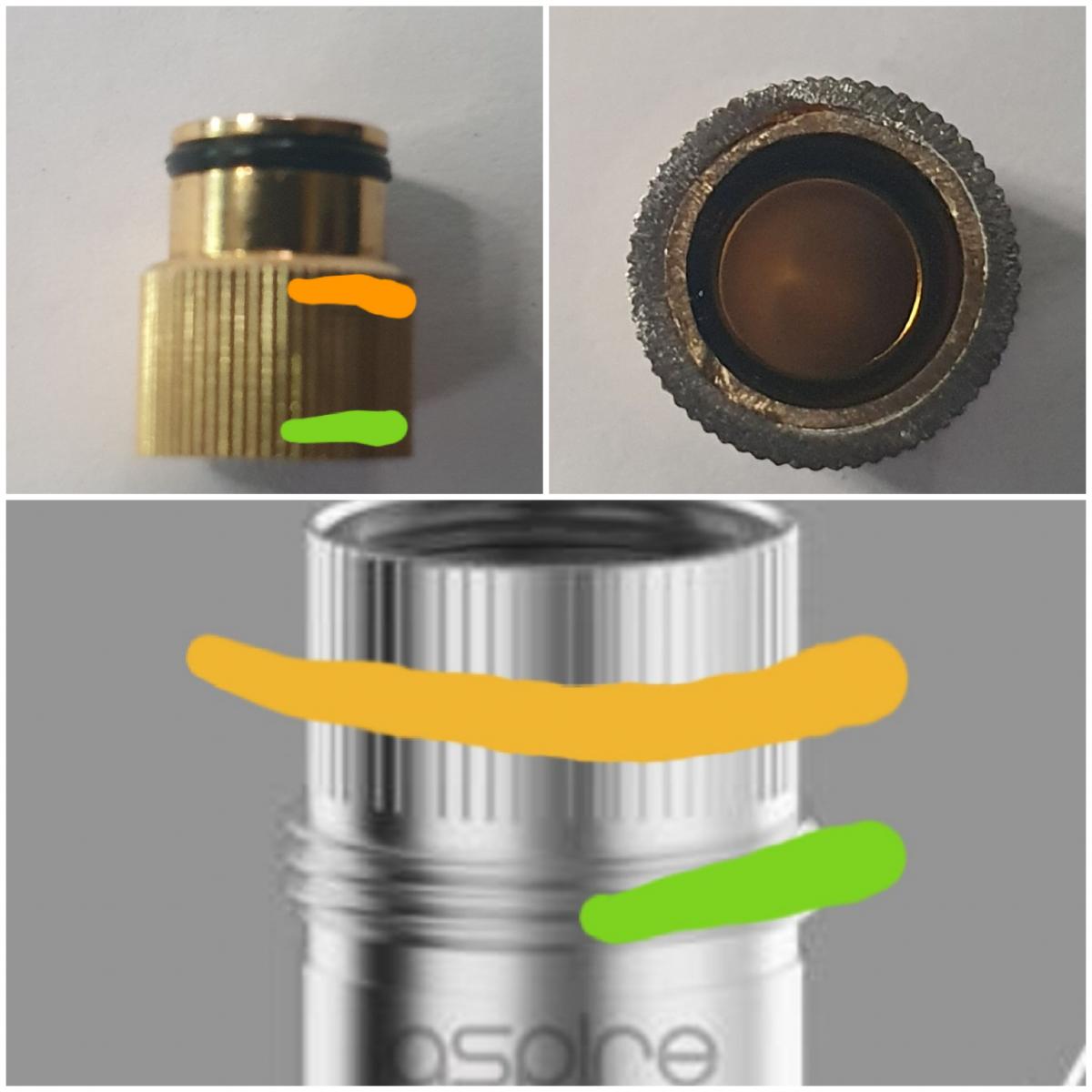

1,노틸 코일을 첫번째 사진에 노란부분까지 갈아줍니다.
노틸잰더 나사산이 초록색부분에서 끝이나기 직전이라 그 나사산 끝나는부분 직전까지 갈아내야 높이를 맞출수있습니다.

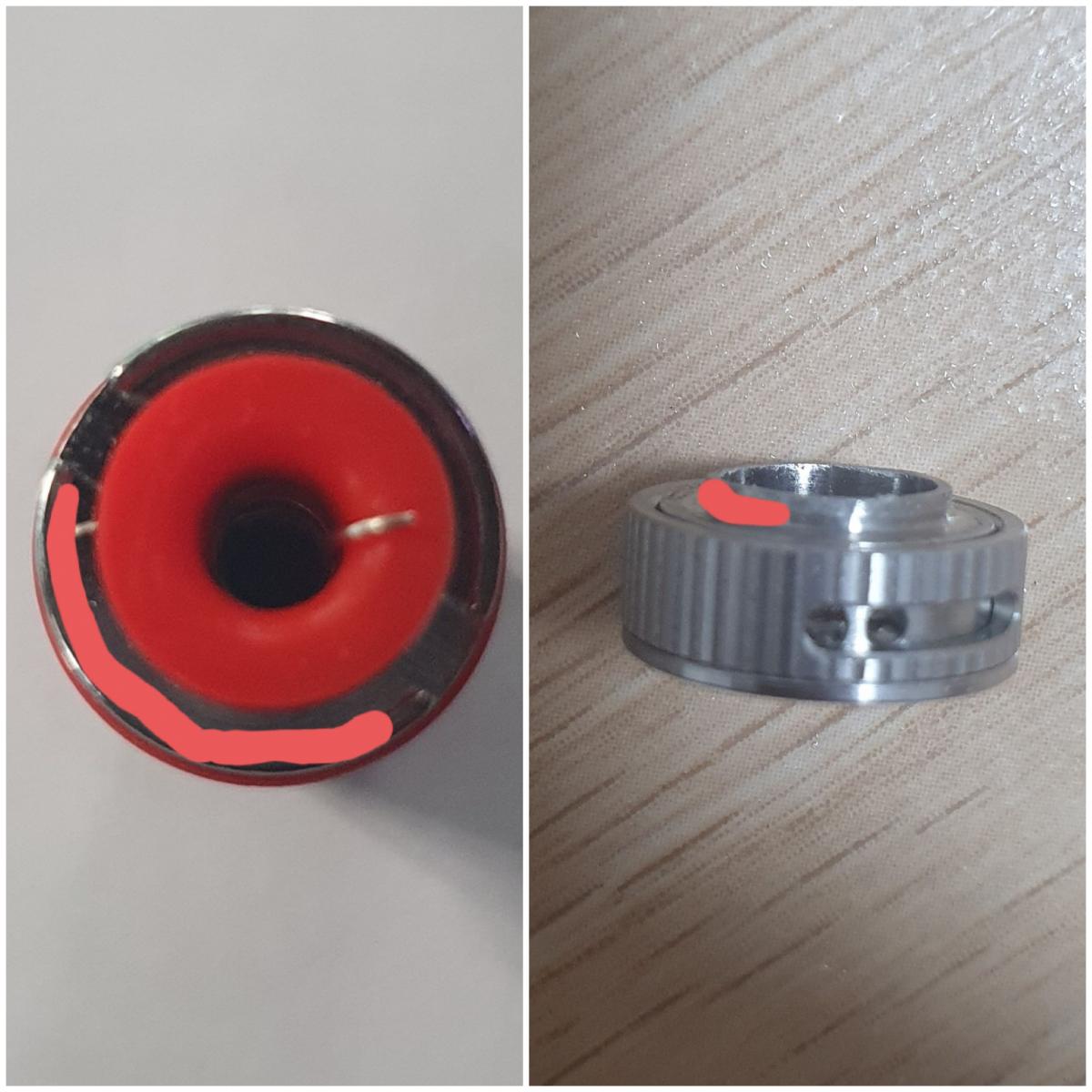

2,제일 중요한 부분 이건 생각해보니 cnc하거나 그냥 줄가지고 노가다밖에 답이 없습니다. 두번째사진 코일안쪽부분이 에어홀파츠에 타이트하게 낑기도록 에어홀 파츠를 갈아줍니다.
팁 : 어느정도 갈아내고 간신히 월탱코일이 껴지면 코일 머리를 때려서 강제로 낑기게 반복해서 자리를 잡아줍니다.

3,똥꼬핀은 닷코일꺼 추천드립니다. 월탱크 하단 빨간고무가 절연체역활을 해주기 때문에 전 월탱크코일 하나 더 분해해서 저부분 고무빼서 평평하게 칼로 잘라서 똥꼬핀 높이조절+절연체 역활을 하게 해줍니다.

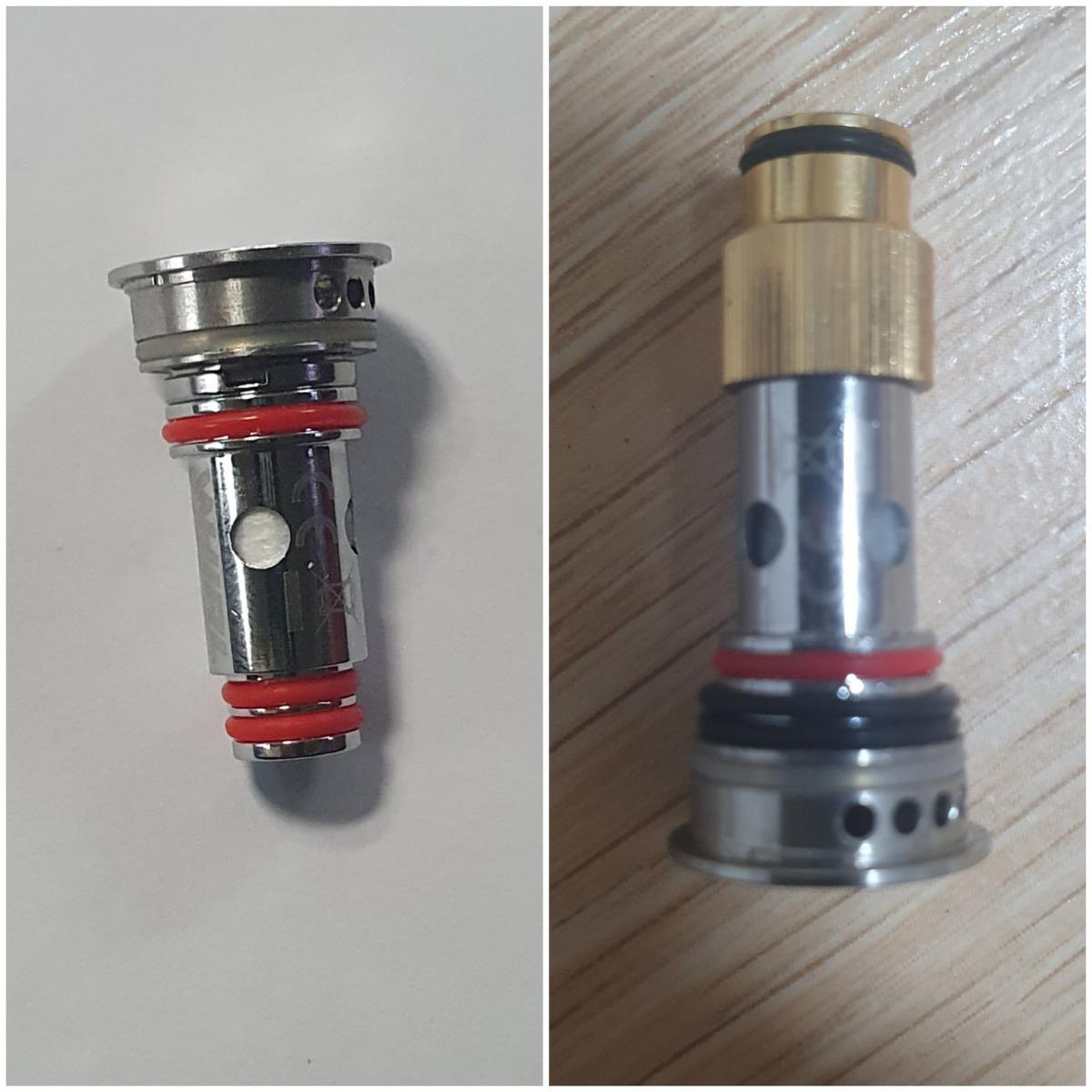

4,이제 다 됬습니다 다 연결하시고 닷기성코일 에어홀파츠에서 오링 두개를빼줍니다 넣어서 맨아래로 내려주면 끝! 장착해서 사용하시면 끝!



아 rba 에어홀파츠랑 기성코일 에어홀파츠랑 구멍크기가 달라서 rba는 확장해줘야합니닷
