요즘 계속 일이 몰려서 밤샘작업을 많이 하다보니, 포스팅이 뜸했습니다...



지난 주중에 주문했던 부품들이 전부 비행기타고 날라와서, 목업을 해봤었습니다....



1. 설계 미스 - 510과 버튼이 달라 붙음...



2. 재설계 및 러프 출력 목업 - 얼추 되어 보임...

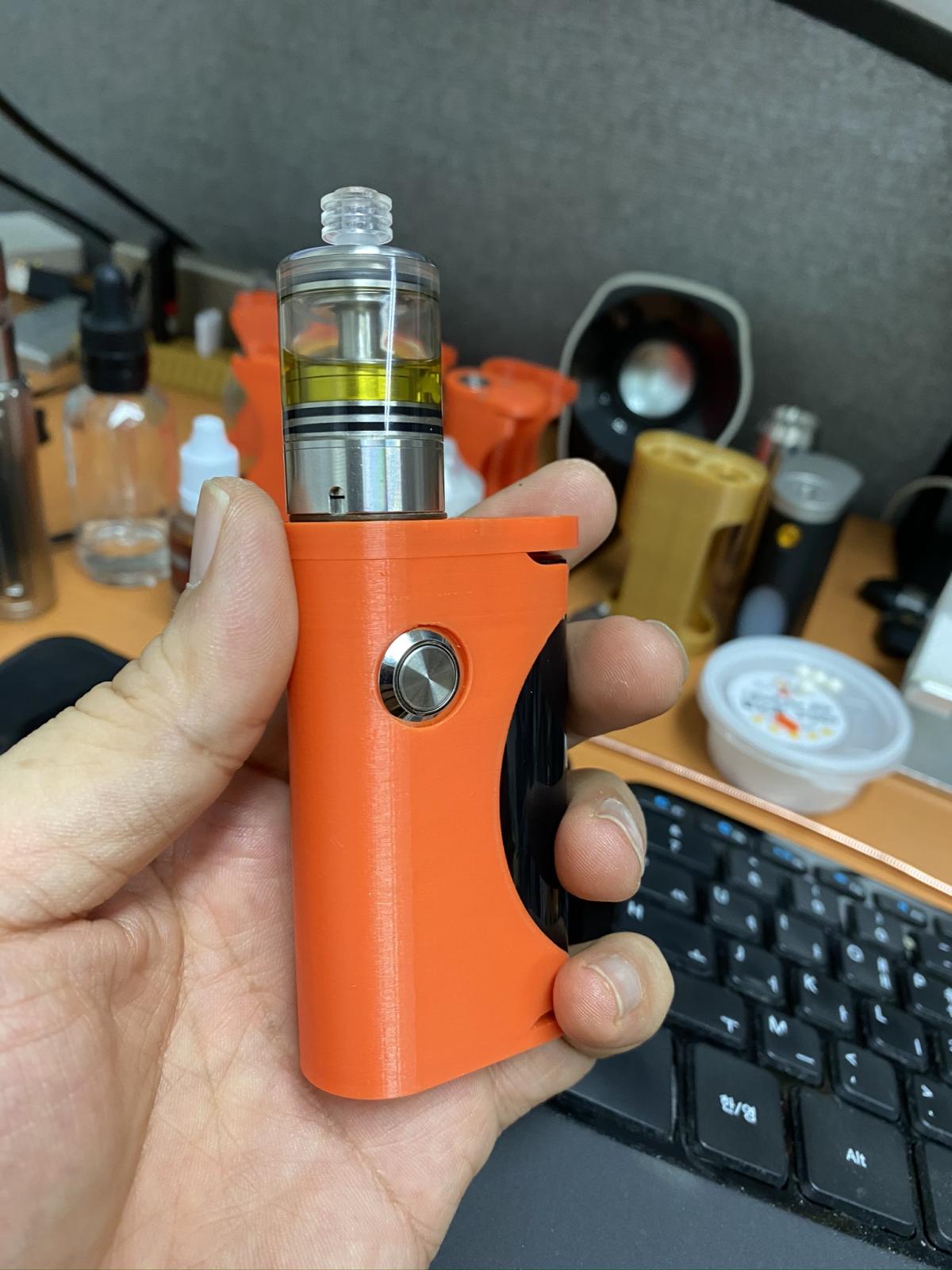

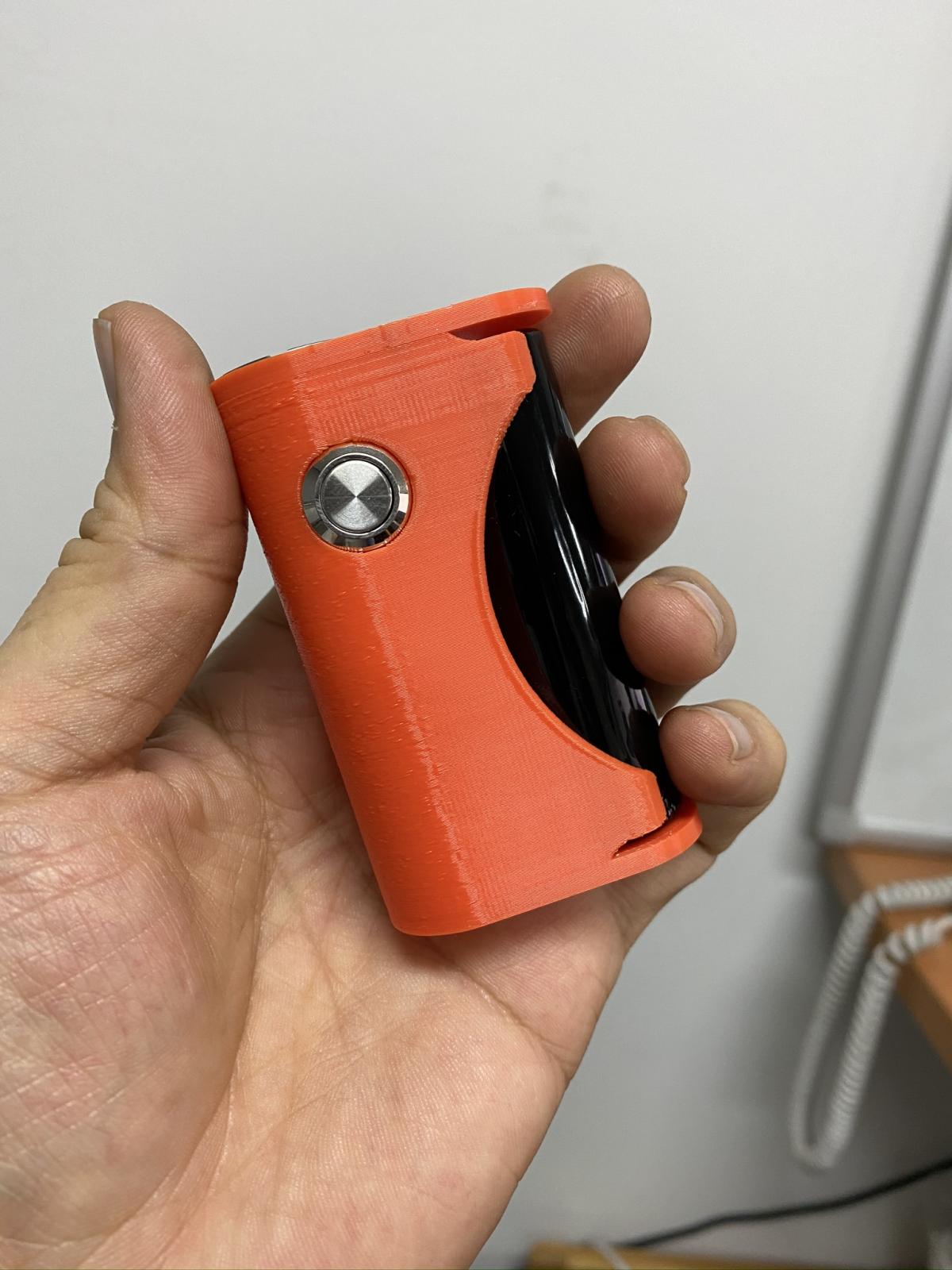

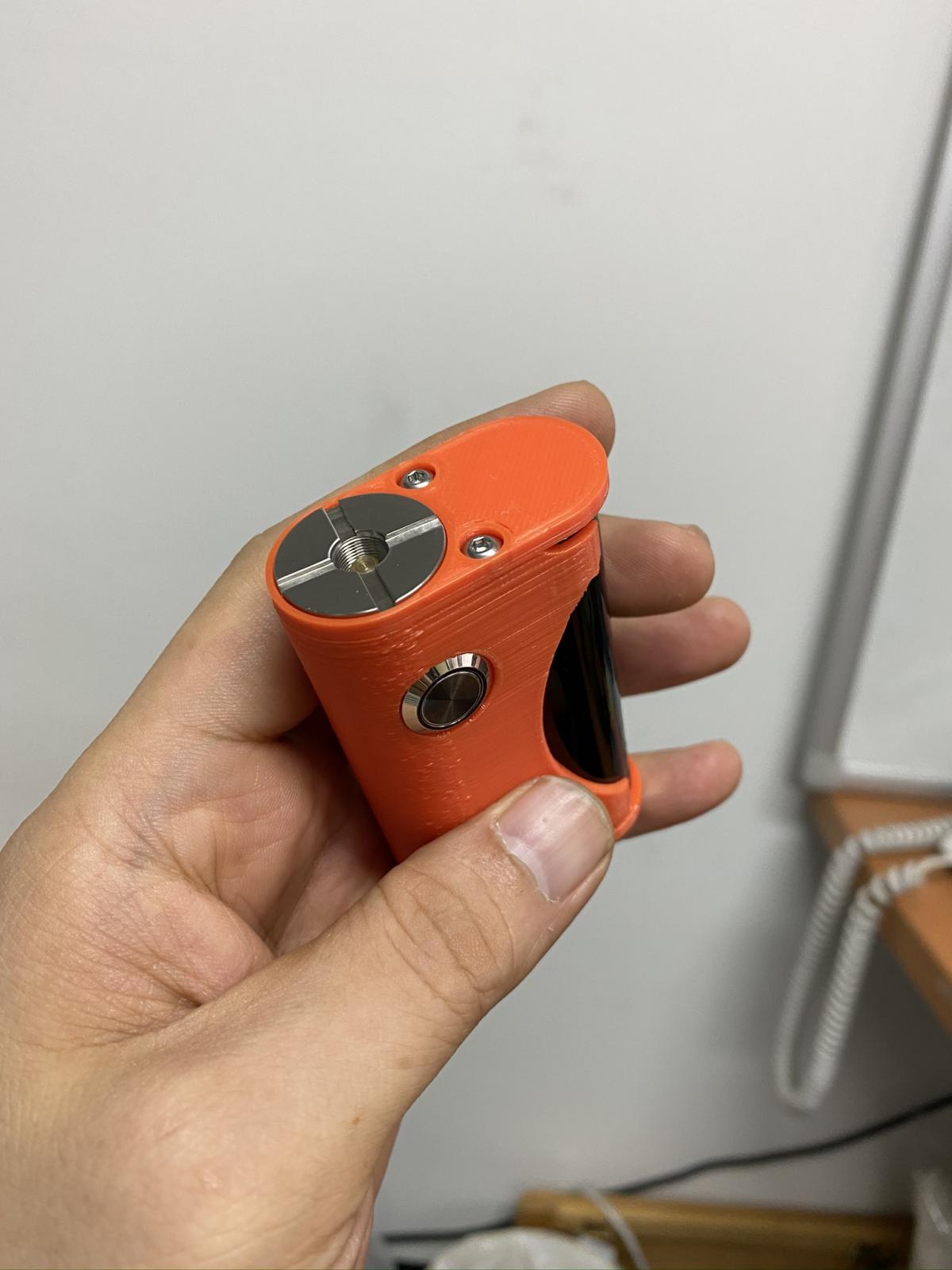

3. 상판 높이가 높아졌고, 버튼 위치가 살짝 내려갔습니다 (공간확보) - 그래도 그립감이 크게 나쁜거 같지 않아 이대로 진행해 볼까 했었습니다.... 만



4. 생업이 몰려서 도저히 시간이 안되서, 한주 걸러 오늘 맘먹고 퇴근전 몰아서 작업을 해보았습니다...



5. 주말에 이미 고해상도로 바디를 출력해 놓았었고, 조립만 하면 되기 때문에 도전해보았습니다~



---------------------------------



제가 모르는 영역은 함부로 덤비는 스타일이 아닌데... 너무 욕심을 냈었나 봅니다 ㅋ



6. 전기알못과 납땜알못이 30년전 AM라디오 조립했던 기억만으로 사투를 벌여 완료했습니다...

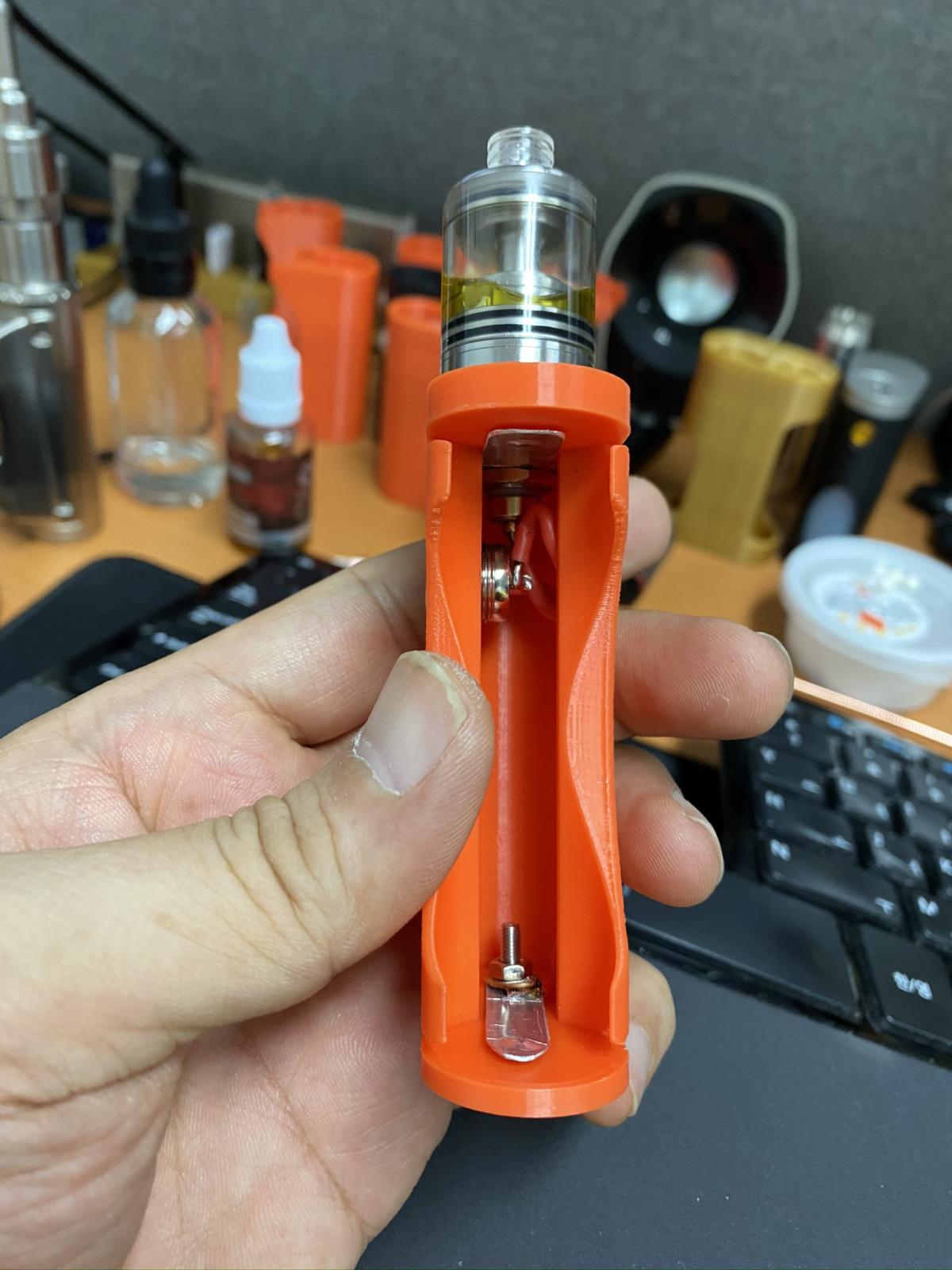

7. 구조는 단순한데 손이 커서 그런지 작업 공간이 좁아 우겨넣는데 무지 힘들었지만, 일단 전기가 통하게는 성공!



8. 기분이가 좋아졌쓰~~~만, 테스트 파이어를 하니 뭔가 이상합니다?



9. 싱글 폐홉 탱크 (0.25옴) 올려서 파이어하니 버튼이... 무지 뜨겁습니다 ㅎㅎㅎ (속의 무슨 구조도 녹았는지 버튼의 딸깍거림이 사라짐)



10. 빠띠 (0.92옴)를 올려서 테스트 - 좀 괜찮긴 하나 이미 버튼이 맛이 간거 같습니다 (탄력이 완전 죽어서 덜렁함)



11. 눈물을 머금고, 폭풍검색 후... 왜 모스펫을 쓰는지에 대한 이해를 하게 되었음.... (그랬구나...)



12. 모스펫을 붙여야 겠다는 쓸데없는 오기가 발동... 뭔가 전기 배선을 찾아봐야 하나?  또 잠못드는 날이 되겠구만요



결론, 메탈스위치에 21700을 직접 연결하여 사용하니 스위치가 맛이감, but 사용은 가능합니다. 하지만 버튼이 무지 뜨거워지구요 기분이 안좋음 ㅎㅎ



성질급한 사람은 굵은 글만 읽으시면 됩니다~~ ㅎ



이제 그다음 단계로 넘어가 보겠습니다...  (모스펫 3034... 저항 15K?)



PS. 전 완벽한 문과생으로서, 아침안개님과 같이 전문가님의 조언은 언제라도 팬티벗고 환영합니다... 구독과 좋아요?





  • profile
    후니 2020.06.16 01:55

    궁금한게 있습니다..
    밑에 배터리 단자쪽에서 510 쪽으로 올라가는 배선이 어디있어용??

    설마 밑에 단자에서 스위치로 올리신건???

    단자ㅡ스위치ㅡ510 연결하신건 아니시죠???

  • profile
    크리드 2020.06.16 03:39 Files첨부 (1)

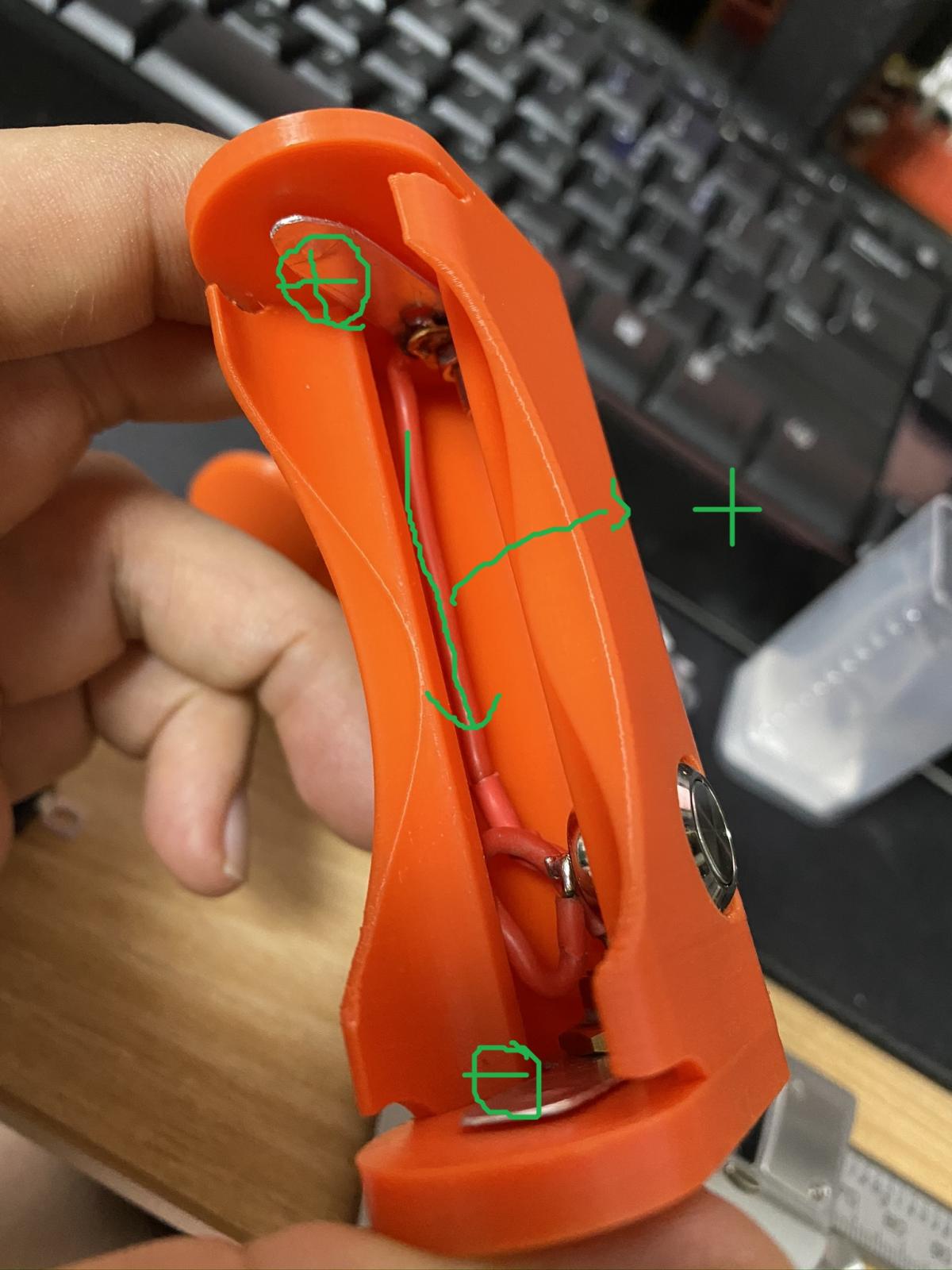

    하단 +  / 상단 -



    단자에서 올린거 맞음.. 그래서 망했다우 ㅎㅎㅎ  (단순한 맥모드로 생각해서... 전기알못의 무식함)



    21700 빠워를 스위치가 견디질 못해서

  • profile
    후니 2020.06.16 10:12
    스위치에 저항이 없어서 녹았을거에요ㅎㅎ;;;
    스위치 이렇게 작업하시려면 모스펫과 저항을 달아주셔야...
  • profile
    크리드 2020.06.16 11:28
    그래서 모스펫과 저항을 수소문중이여 ㅋㅋㅋ
  • profile
    후니 2020.06.16 12:51

    나중에 집에 모스펫 달린 쓰레기?? 가져다 드릴게요??

    저항은 부러졌어요ㅡㅡㅋ

  • profile
    크리드 2020.06.16 14:16
    저항은 싸게 널부러 져있는데 ㅎㅎ 모스펫은 정말 구하기 힘들더라고 땡큐~~~
  • profile
    후니 2020.06.16 20:58
    그..예전에 자작세트 기억나시죠??? ㅡㅡ
  • profile
    삶을즐겨라 2020.06.16 03:05 SECRET

    "비밀글입니다."

  • profile
    크리드 2020.06.16 03:39 SECRET

    "비밀글입니다."

  • profile
    드리퍼왕자 2020.06.16 08:11
    버튼이 뜨거워지면 사용하시지 마세영......
  • profile
    크리드 2020.06.16 11:28
    누르는것도 망가진거 같아서 관상용입니다 ㅎㅎㅎ
  • profile
    mephi 2020.06.16 08:28
    실패는 성공의 어머니.. 화이팅입니다!
  • profile
    크리드 2020.06.16 11:29
    하나 배웠습니다 ㅎㅎㅎ 어머니!!! ㅠㅜ
  • profile
    릴군 2020.06.16 10:01
    저도 비슷한 문제땜에 버린나무가.....ㅠㅠ 도전해야하는데 시간도 부족하구요ㅠㅠ
  • profile
    크리드 2020.06.16 11:30
    시간이 문제에요.. 이제 부품 구하면 한달이 후딱 지나갈듯 ㅠㅜ (배송도 무지 느리고, 짬시간도 없고 ㅠㅜ)
  • profile
    h mods 2020.06.16 12:07
    모스펫만 하나 제작해서 보내 드릴까요? 연결만 하시면 되도록요.
  • profile
    크리드 2020.06.16 14:16
    헛~ 하트님 그래주시면 저야 매우 영광입니다!!!
  • profile
    h mods 2020.06.16 14:21 SECRET

    "비밀글입니다."

  • profile
    크리드 2020.06.16 14:25 SECRET

    "비밀글입니다."

  • profile
    아침안개 2020.06.16 12:15

    모든 전기부품에는 허용할수 있는 전류량이 있는데(스펙시트를 보시면 나옵니다) 어려운말 집어치우고 아주 쉽게 말해 스위치 접점이 작고 가늘어서 전기에너지가 다 통과하지 못하고 통과 못한 전기에너지는 열손실로 바뀐겁니다. 당연히 출력이 떨어지는건 물론이고 불나죠. 사고 안난게 다행이십니다.

    참고로 배터리가 발화할경우엔 화학작용에 따른 연소가 발생하며 소화기로도 잘 꺼지지 않습니다.


    리튬 고방전배터리 직결 하시려면 최소 20A~30A 규격의 스위치 사용하셔야 하는데 스위치 허용전류는 스위치 단자 크기에 비례합니다.
    부피가 커지겠죠. 그리고 20A~30A 사용 하시더라도 스위치 동작할때 돌입전류(쉽게 말해 스파크 비슷한거) 충격이 누적되면서 스위치 수명도 짧아집니다.

    모스펫 사용이 대안인데 DIY자료가 대부분 해외자료이고 오래전 자료인지라 요즘은, 그것도 국내에서는 구하기도 어려운 부품을 제시한 경우가 많더군요. 스펙을 살펴보니 링크의 제품정도 사용하시면 차고도 넘칩니다.
    https://www.eleparts.co.kr/goods/view?no=2131

    저항을 달아주는 용도는 아주 쉽게 말해 모스펫의 온, 오프의 동작을 원할하게 하기위한 용도이지(유식한 말로 플로팅 상태를 방지하고 풀온 풀오프 동작을 할수 있게... 아따 유식허네잉~ ㅋㅋㅋ) 계산된 저항으로 인해 부하를 줄여준다거나 이런건 아닙니다. 꼭 15K옴이 아니어도 근사치 값에서 적당한거 사용하시면 됩니다.



    잡소리 한마디 더 하자면 +단자를 지금처럼 작업하시면 배터리 피복 살짝 삑사리(?)나면 바로 쇼트 되면서 위험합니다. 배터리 +단자 닿는 부분을 조금만더 볼록하게 가공하시길 권해드려요~



    PS. 구독과 좋아요 눌렀습니다. ㅋ

  • profile
    크리드 2020.06.16 14:22
    상세한 설명 한글자 꼼꼼하게 읽어보았습니다 ㅎㅎ
    역시 무식하면 용감했다는걸 잘 깨우쳤습니다 ㅠㅜ (전문으로 하는게 아니고 취미로 한다고 너무 가볍게 생각하면 안되겠네요)
    자료 찾기가 사실 너무 힘들었는데, 가이드도 주셔서 정말 감사드립니다.
  • profile
    데미 2020.06.16 21:29
    전담 제작하시는줄 알았는데
    사제폭탄을 만드셧군요...
    mj님 집에 투하하세요 ㅋㅋㅋ
  • profile
    크리드 2020.06.17 14:37
    ㅎㅎㅎ 그러게요~~
    투하까지야... 자폭은 할수 있습니다 ㅎㅎㅎㅎ
  • profile
    데미 2020.06.17 14:40
    제가 3D프린터로 기기릎 제작해본 경험상 ...
    상부 510커넥터 부분이 열변형이 되어 커낵터가 빠지거나 흔들흔들 하거나... 기울어지는 경우가 생기더라구요
    참고하셔서 제작하시면 좋을듯합니다
  • profile
    크리드 2020.06.17 15:30
    뜨거워서 녹아내리죠 ㅎㅎ 한두번 만들어 쓴거는 아닌데
    그럼 또 뽑아서 쓰면 되니 한번 만들어놓고 계속 뽑아 씁니다 ㅎㅎㅎ
  • profile
    데미 2020.06.17 15:31
    역시 다 아셧군요 ㅎㅎ
  • profile
    크리드 2020.06.17 15:51
    그럴리가요 ㅋㅋ 잘가르쳐 주세요 바른길로 갈수있게~
  • profile
    데미 2020.06.17 16:35
    폭발력 좋은 사제폭탄 만들고 싶으십니까? ㅋㅋㅋ
  • profile
    미부 2020.06.17 10:42
    어려운거군요
    저는 절~~~대 만들거나 시도하지 않는걸로...
  • profile
    크리드 2020.06.17 14:37
    생각 잘 하셨습니다 슨상님 ㅎㅎㅎ
